Kvalitetskrav för svetsning
Uppdaterad:2026-08-11 Publicerad:2026-06-23För att följa utvecklingen av dessa standarder behöver du vara med i Svetskommissionens AGS 446 "Kvalitetssäkring för svetsning".
Senaste utgåvan av standard för svetsklasser
SS-EN ISO 5817:2023 Svetsning - Smältsvetsförband i stål, nickel, titan och deras legeringar (strålsvetsning undantagen) - Kvalitetsnivåer för diskontinuiteter och formavvikelser.
Tidigare version av SS-EN ISO 5817
Den versionen av SS-EN ISO 5817 som fastställdes 2007-08-07 är var någon ny utgåva av standarden utan en korrigerad version av ISO 5817, se nedan. Därför kallas den alltså fortfarande utgåva 1 och är inte listad som "nypublicerad standard" ovan.
Ändringarna till den utgåvan var i huvudsak redaktionella samt några rättelser. De väsentliga ändringarna var:
Avsnitt 3.3 korta diskontinuiteter och formavvikelser: För svetsar över 100 mm skall bedömningen ske av "de 100 mm som innehåller flest diskontinuiteter och formavvikelser" istället för tidigare "ett godtyckligt avsnitt"
Avsnitt 4 Beteckningar: "A" definieras som "area som omger porerna" och "dA" som "diameter för area som omger porerna"
Tabell 1, Nr. 1.6 Ofullständig inträngning i roten: I den svenska översättningen har "h ? 0,2t" korrigerats till "h ? 0,2t" för svetsklass D
Tabell 1, Nr. 1.12 Felaktig fattningskant: Tillåten vinkel för kälsvets i svetsklass C har ändrats till ? 100°
Tabell 1, Nr. 2.12 Bindfel: För svetsklass D har "men får inte gå upp till ytan" strukits
Tabell 1, Nr. 3.1 Kantförskjutning: Sista meningen "Kantförskjutningar inom de tillåtna ..." är struken
Tabell 1, Nr. 3.2 Vinkelavvikelse: Är struken helt och hållet
Tabell 1, Nr. 3.3 Dålig passning vid kälsvets: Ändrad till Nr. 3.2. Hela meningen angående systematiska fel är struken och ersatt av "Spalten mellan arbetsstycken som skall svetsas. Spalter som överstiger tillämplig gräns kan, i särskilda fall, kompenseras med motsvarande ökning av a-måttet"
Med dessa korrigeringar är versionen från 2004 fullt användbar och referensen SS-EN ISO 5817:2004 är att betrakta som densamma som SS-EN ISO 5817:2007 (utgåva 1).
Formellt sett är den nya versionen en fastställelse av EN ISO 5817:2003, korrigerad version:2005, inklusive tekniskt korrigendum 1:2006.

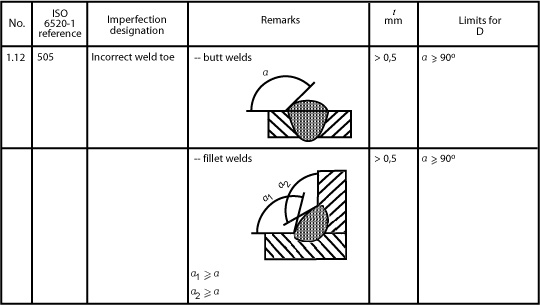

Kvalitetsnivåer för vinkeln på fattningskanten infördes i redan 2003 (se figuren nedan). Detta berörs sedan tidigare som en del av tilläggskraven i BSK 07 (ej samma krav).
Bilden är tagen från den engelska versionen med utelämnande av gränser för kvalitetsnivå B och C.
Standarden finns i tvåspråkig version (svenska/engelska) och även som "pocketstandard" hos SIS-Förlag, 08-55552300, sales@sis.se
Bedömning av kvalitetsnivåer för smältsvetsar i stål
Ett flertal gamla svenska standarder, bl a SS 06 41 01, är indragna eftersom de ersatts av Europeisk (EN) standard.
Indragningen skedde vid årsskiftet 2006/2007 då Arbetsmiljöverkets övergångsregler avseende AFS 1999:6 och Svetslicens upphörde.
Kraven i SS 06 41 01 täcks av ett antal EN-standarder, t ex EN 13445-3, -4 & -5. Just avsnitt 5.4 i SS 06 41 01 anger acceptanskrav vid radiografering av svetsar enligt International Institute of Welding, IIWs, gamla rekommendationer (medlemslogin). Detta är idag ersatt av SS-EN 12517-1. "Tre Grön" (3-grön) i SS 06 41 01 motsvarar Nivå 2 i SS-EN 12517-1.
Beställ aktuell standard
När man följer och hävdar överensstämmelse med standard är det väsentligt att man har tillgång till den aktuella standarden. Standarder finns tillgängliga via www.sis.se.
