Svetslägen
Standarden som beskriver svetslägen heter SS-EN ISO 6947:2019 Svetsar - Svetslägen - Definitioner av lutnings- och vridningsvinklar.

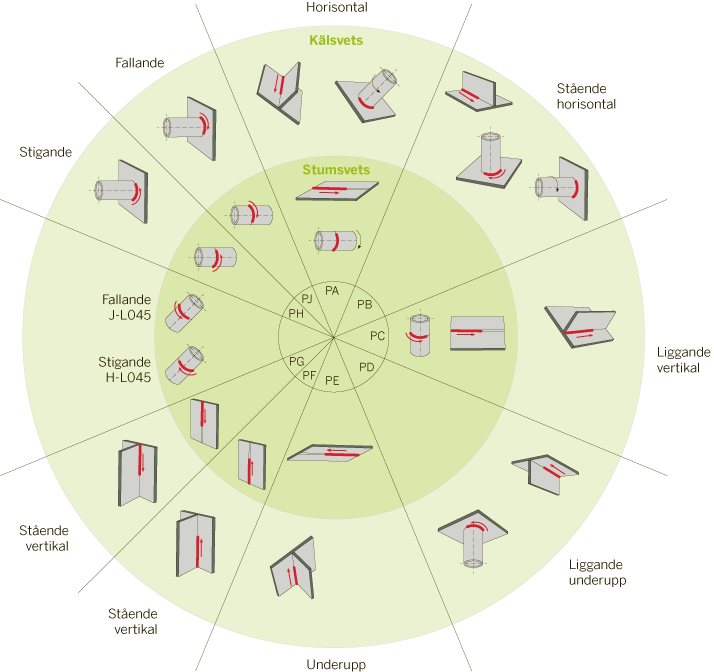

Den beskriver grundlägen med beteckningar enligt figuren nedan. Den anger dessutom toleranser för provningslägen och produktionslägen, för lutningsvinkel, S, respektive vridningsvinkel, R.
Se också Standardspalten i Svetsen nr 1/2010 (medlemslogin). Notera ny utgåva SS-EN ISO 6947:2019. Standarden finns hos SIS.
Fastställda definitioner
Svetsläge | svetsens rymdgeometriska läge, som definieras genom lutningen av centrumlinjen och vridningen av toppytan för svetsen relativt grundläget |
Grundläge | svetsläge med beteckning PA, PB, PC, PD, PE, PF eller PG, placerade med 45° intervall runt en plan cirkel |
Lutningsvinkel, S | vinkel för svetsens centrumlinje relativt grundläget |
Vridningsvinkel, R | vinkel för svetsens toppyta relativt grundläget |
Rörlutning, L | vinkel för rörets centrumlinje relativt horisontalplanet |
ANM I SS-EN ISO 6947:2019 är H-L045 och J-L045 ändrat till PH-L045 respektive PJ-L045.
Toleranser för svetslägen
Anges enligt:
Svetsläge som används vid svetsning av ett provstycke ska inte över stiga ±5° lutning och ±10° vridning från grundsvetsläget.
Svetsläge som används för svetsning i produktion ska vara inom områdena som anges i tabell 1 respektive 2.
För grundlägen för rör, PH, PJ och PK, anges inte toleranser för produktion. PK innehåller svetslägena PA, PF, PG och PE, vilket täcks av tabell 1, se även figur 3 nedan.
Beteckning är som tidigare, t.ex.
PB 015-045 för stående horisontalt med lutningen 15° och vridningen 40°
PH-L030 för rör med rörlutningen (L) 30° och svetsriktning uppåt (H)
PJ-L060 för rör med rörlutningen (L) 60° och svetsriktning nedåt (J)
Benmämningen för t.ex. H-L045 är således "H-L-noll-fyrtiofem"
Tabell 1. Lutnings- och vridningsområden för svetslägen i produktion av stumsvetsar

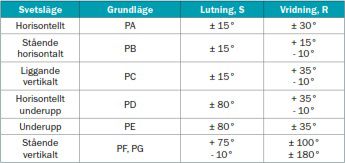

Tabell 2. Lutnings- och vridningsområden för svetslägen i produktion av kälsvetsar

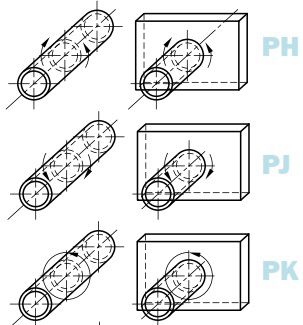

Exempel: grundlägen respektive produktionslägen för rör
Övning
Gör gärna en övning genom att rita en stumsvets på ett papper. Placera den tänkta svetsen i grundläge PC, liggande vertikalt, vrid och luta se dan pappret för att se när övergång sker till de övriga svetslägena.
Beställ aktuell standard
När man följer och hävdar överensstämmelse med standard är det väsentligt att man har tillgång till den aktuella standarden. Standarder finns tillgängliga via www.sis.se.
